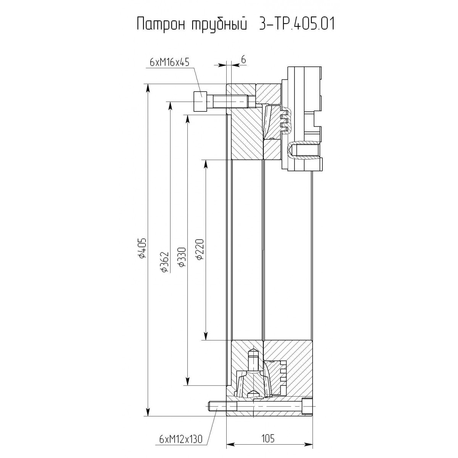

Диаметр патрона - 405 мм
|
А |
В |
С |
D |
E |
F |
F1 |
M |
M1 |
Вес,кг |
|---|---|---|---|---|---|---|---|---|---|
| 405 | 105 | 6 | 330 | 220 | 362 | 381 | 6хМ12х130 | 6хМ16х45 | 65 |

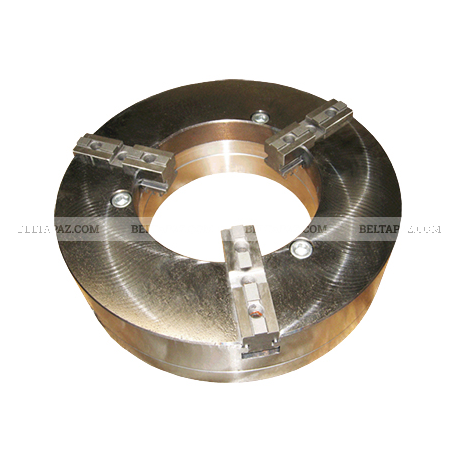

Группа токарных патронов (чугунный корпус и стальной корпус) предназначена для закрепления труб на токарных традиционных и специальных станках. Они могут работать как блок из двух токарных патронов, закрепляемых на обоих концах шпинделя токарного станка при сохранении одинакового положения губок, или в качестве самостоятельного токарного патрона.
Токарные патроны гарантируют:
-большой проход по отношению к наружному диаметру токарного патрона;
-крепление длинных деталей;
-большую силу крепления;
-обработку с высокой точность.
Код ТНВЭД: 8466209100
Трубные токарные патроны используются в коммунальной и нефтегазовой промышленности для закрепления труб при их обработке на универсальных токарных и специальных станках, могут использоваться как обычные токарные патроны, а так же для закрепления труб при сварке и резке.
|
Диаметр наружный ,мм |
405 | |
|---|---|---|
| Высота корпуса ,мм |
105 | |
| Диаметр расположения крепежный отверстий,мм |
6 отв. диаметр-13 |
6 отв. М16 |
| Диаметр центрирующего пояска,мм | 330 | |
| Диаметр отверстия в корпусе,мм, не менее | 220 | |
| Наружный диаметр изделия, зажимаемого в накладных кулачках патрона,мм |
наименьший-120 наибольший-415 |
|
| Максимально допустимая частота вращения,мин-1 | 1600 | |
| Масса, кг,не более | 69 | |
